نمای خشک چیست؟ در سیستم نمای خشک برای اتصال المان ها به یکدیگر از ملات استفاده نمی‌شود. برای اتصال المان های مخصوصی که در این سیستم به کار می‌روند، از تجهیزات فلزی مانند ریل استفاده می‌شود صنعت نمای خشک امروزه زیبایی و نوع طراحی نماهای ساختمان نشان دهنده رتبه کاری، نوع فعالیت و حتی طرز فکر، ایده ها و نقطه نظرات مدیران آن مؤسسه و سازمان می باشد. از این رو مدیران ارشد شرکت ها علاوه بر روش های نوین تبلیغات می کوشند تا نوع، محل و بویژه نمای  ساختمان مرکزی سازمان خود را به گونه ای طراحی و انتخاب نمایند تا نشان دهنده نوع و اهمیت فعالیت آنها باشد.

نمای کرتین وال : نمای بیرونی یک ساختمان ضمن حفظ فضای داخلی ساختمان ، از نظر ساختاری نیز بسیار  مهم است.  دیوارها یکی از راه های محافظت از ساختمان شما در برابر عناصر خشن فضای باز است. و علاوه بر آن عاملی برای زیبایی ساختمان می باشد.

نمونه کار نما پاساژ
نمونه کار نما پاساژ بندر انزلی



نمونه کار نما پاساژ هپی مارت

نمونه کار پاساژ

نمونه کار نما پاساژ
نمونه کار نما پاساژ





سیستم های مدرن نماسازی که با نصب سنگ به روش خشک در دهه ۷۰ میلادی برای اولین بار در کشور آمریکا جهت ساختمان های بلند مرتبه طراحی و مورد استفاده قرار گرفت یکی از روش های جدید و قابل انطباق با استانداردهای جدید ساختمانی بود که این روشها از دهه 80 شمسی توسط مجموعه رونین پارس در ایران اجرا شد که طی سالهای گذشته تاکنون پیشرفت های زیادی در این زمینه حاصل شده است و این شرکت توانسته است با بومی نمودن این تکنولوژی ها، نوآوری های زیادی را در این زمینه بدست آورد و در حال حاضر انواع مصالح مدرن دنیا را بصورت کاملاً مهندسی با انواع روش های ده گانه خویش طراحی و اجرا می نماید.
با توجه به صنعتی شدن روز افزون تمامی بخش های زندگی در دنیای امروزی و درگیر بودن تمام افراد با این مقوله و همچنین حس زیبایی شناسی انسان، علم معماری و طراحی ساختمان نیز طی دهه های پایانی قرن بیستم تاکنون با شتابی روز افزون دچار تحول گشته است و به سمت صنعتی شدن پیش می رود که بطور مشخص نمای ساختمان ها نیز تأثیر زیادی را پذیرا بوده که ایجاد و توسعه انواع روش های خشک و مدرن در نماسازی نیز از جمله آنها است که البته سیستم های خشک واجد مزایای بسیار زیادی است که در ادامه در مورد آنها بحث خواهد شد.
مزایا و ویژگی های روش نمای خشک:
۱ – کاهش زمان اجرا
با گذشت زمان و پیشرفت تکنولوژی در صنعت ساختمان، زمان نقش اساسی و بسیار مهمی را در این صنعت ایفا می نماید و روشهایی که توسط متخصصین ساختمان طراحی و پیشنهاد شده اند همگی با این فاکتور مهم سنجیده و شاید بتوان گفت که با محک این فاکتور مهم ماندگار شده و یا از بین رفته اند. با اندکی تأمل درمی یابیم که اجرای نما به روش خشک می تواند تا ۵۰ درصد از زمان اجرا را کاهش دهد و حتی تأثیرات منفی دمای محیطی را به حدود صفر برساند و بخاطر عدم وجود ملات و روشهای سنتی با امکان فعال نمودن چندین جبهه کاری بطور همزمان در بخشهای بالادست و پایین کار بیش از پیش بر سرعت اجرا افزود و البته موارد دیگری مانند استفاده از اکیپ های آموزش دیده بجای نیروهای سنتی و غیر فنی و فاقد آموزش لازم در روشهای قدیمی و سنتی و همچنین استفاده از ابزار و ماشین آلات صنعتی در انجام کارها در روشهای مدرن ضمن تأثیر مستقیمی که بر زمان اجرا و جلوگیری از دوباره کاری های احتمالی خواهند داشت قطعاً در افزایش کیفیت اجرا نیز تاثیر قابل توجهی خواهد داشت. البته از دیگر مزایای روش های خشک که تأثیر زیادی بر زمان اتمام پروژه ها دارد امکان شروع نما با فاصله ای اندک از پایان یافتن اسکلت ساختمان می باشد.
۲- کیفیت بالا
اجرای نمای خشک با انواع مصالح اعم از سنگ، سرامیک، تراکوتا، و چوب و … به روش صنعتی که نتیجه سالها تجربه، مطالعه و تحقیق و بررسی انواع روشهای مشابه خارجی در کشورهای مختلف می باشد در حال حاضر توسط شرکت رونین پارس با پیشینه ای بیش از 15 سال اجرا می گردد و می تواند کلید حل بسیاری از مشکلات حل نشدنی نمای انواع ساختمان ها باشد که مهندسین و متخصصین و مدیران محترم می توانند با طراحی و اجرای این روش در ساختمان ها از هر نوع سنگ، سرامیک و شیشه و غیره در هر سایز، ضخامت و رنگ استفاده نمایند.
– هماهنگی رفتار مصالح در مقابل تغییرات دمایی سال هاست که اجرای نما در داخل و خارج ساختمان توسط افراد فاقد آموزش های لازم با ملات ماسه و سیمان صورت می گیرد که جدای از تحمیل وزن بالایی به ساختمان که با توجه به اهمیت مقاوم بودن ساختمان ها در برابر نیروی زلزله و رابطه مستقیم نیروی جانبی زلزله با وزن ساختمان ها با توجه به متفاوت بودن ضریب انتقال حرارتی و همچنین متفاوت بودن میزان انبساط و انقباض بخش ملات پشت سنگ یا سرامیک و … نسبت به خود مصالح بیرونی نما و بخش سفت کاری موجود ، می بینیم که با گذشت زمان نه چندان طولانی، سنگها جدا شده و حتی اسکوپ های سیمی نیز از افتادن آنها جلوگیری نمی کند.
– طراحی مهندسی و کاهش پرت مصالح با توجه به طراحی فنی و مهندسی دقیق نما اعم از زیرسازی و طراحی دقیق ابعاد و پلاک های مورد نظر برای هر پروژه با توجه به بازشوها، ارتفاع ساختمان، کاربری و دیگر موارد تأثیرگذار و امکان سفارش دقیق سنگها و مصالح مصرفی ضمن کاهش پرت و زمان اجرا، تأثیر بسزایی بر کیفیت اجرا باقی خواهد گذارد.

نمونه کار نما پاساژ

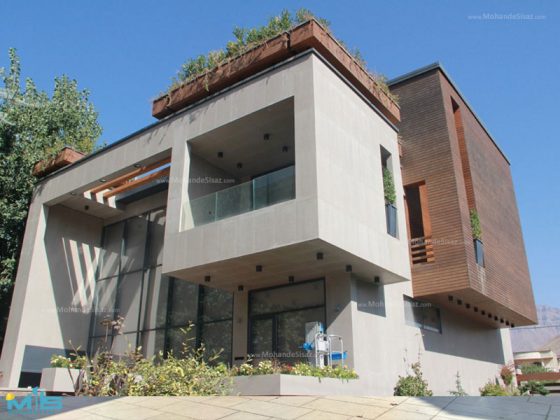

نمونه کار نما ویلا دوبلکس

– تولید صنعتی مصالح مصرفی با تولید صنعتی مقاطع زیرسازی نما اعم از پروفیل های آهنی، آلومینیومی یا گالوانیزه و استیل و همچنین مصالح رویه نما، قطعا امکان خطای انسانی در بخش های مختلف اعم از درصد اختلاط ملات و … به شدت کاهش خواهد یافت و لذا تاثیر بسزایی بر افزایش کیفیت خواهد داشت.
– قابلیت تنظیم و رگلاژ یکی از مشکلاتی که در روش های سنتی معمولاً شاهد هستیم، ایجاد درزهای غیر همسطح است که بعد از دوغاب ریزی بدلیل جابجایی سنگ و غیره و خارج شدن از رگلاژ اولیه صورت می گیرد و معمولاً هم بدون تخریب قابل اصلاح نیست ولی در روش های اجرای خشک بدلیل آنکه در اجرا از مواد سخت شونده ) ملات ( استفاده نمی شود می توان در حین اجرا و حتی پس از اتمام کار به سادگی نسبت به رگلاژ خطاهای احتمالی حتی در حد میلیمتر اقدام نمود و حتی طی سال های بهره برداری نیز امکان جابجایی و اصلاح تک تک سنگ ها یا سرامیک ها و … فراهم می باشد.
۳- کاهش قیمت تمام شده
– کاهش وزن و حجم اسکلت و فونداسیون
۸۰ کیلوگرم از وزن به ازای هر مترمربع از سطح نمای اجرا شده نسبت به روش دوغابی که تأثیر زیادی بر کاهش – کاهش حدود ۱۰۰
نیروی زلزله خواهد داشت و اگر در ابتدای طراحی ساختمان، نما بصورت خشک دیده شود با کاهش قابل توجه در وزن ساختمان، نه تنها قیمت تمام شده افزایش پیدا نمی کند بلکه با کاهش وزن اسکلت و فونداسیون در قیمت نهایی نیز تأثیر کاهنده مهمی باقی خواهد گذاشت.

نمونه کار نما پاساژ
نمونه کار نما سالن ۵ نمایشگاه بین المللی (شرکت مهندسی ساز)

– کاهش هزینه ترمیم، افزایش عمر مفید و امکان بازیافت مصالح
توجه به این نکته ضروری است که نماهای معمولی بعد از چند سال قطعاً نیازمند ترمیم و ایجاد گیرداری مجدد می باشند و این خودیعنی تحمیل هزینه ای اضافی که کارفرما بعد از مدتی باید برای نما متحمل گردد و در انتهای کار با توجه به عمر مفید کارهای دوغابی ۱۵ سال می باشد باید تمامی لایه ملات و همچنین سنگ مربوطه را تخریب نمود و این بدان معنی است که اگر هزینه ای – که حدود ۱۰
برای اجرای نماهای دوغابی صرف می شود بعد از اتمام کار ساختمان، باید بصورت کامل آن را مستهلک شده تلقی کرد .
لیکن در اجرای نماها ی خشک، با توجه به نصب به روش صنعتی ، با گذشت زمان نیازی به ترمیم و هزینه نگهداری نمی باشد و درصورت آسیب دیدگی، هر کدام از پلاک ها قابل اصلاح و تعویض می باشد و نیاز به تخریب یا اصلاح کلی نیست و حتی پس از گذشت عمر مفید آن ) بالای ۵۰ سال ( می توان تمامی مصالح مصرف شده را اعم از فلزات زیرسازی ) آهنی یا آلومینیومی ( و از همه مهمتر خود سنگ یا سرامیک مصرفی را بازیافت نموده و هر کدام از این مصالح را در مکانها و محل های دیگری بسته به نوع کاربری، استفاده نمود و این بدان معنی است که تمامی هزینه هایی که برای اجرای این نما صورت می گیرد بعد از پایان کار ساختمان، با لحاظ درصد استانداردی از استهلاک مصالح ، به کارفرما باز خواهد گشت .
۴- منطبق بودن با آخرین استادنداردهای ملی و جهانی
– کاهش وزن و انطباق با آیین نامه های زلزله
همانطور که قبلاً بیان شد، کاهش وزن ساختمان رابطه مستقیمی بر کاهش نیروی زلزله بر ساختمان ها دارد و در جهت تذکرات و نکات ویژه آیین نامه زلزله ایران ) ۲۸۰۰ ( و دیگر آیین نامه های زلزله دنیا خواهد بود و طراحی زیرسازی و مصالح هر نما بر اساس اصول طراحی استاندارد و منطبق با شرایط مندرج در آیین نامه ۲۸۰۰ ایران و اتصال به سازه اصلی ساختمان می باشد، بدان معنی که در هنگام وقوع زلزله، حرکات بخش نما و متعلقات مربوطه بصورت جداگانه با تغییر مکان جانبی سازه صورت می گیرد و این موضوع مانع ورقه شدن نما و سقوط قطعات آن مشابه نمای دوغابی خواهد شد و لذا باعث کاهش تلفات انسانی و دیگر خسارات ناشی از سقوط نما خواهدشد.
– امکان اجرای عایق حرارتی و صوتی
با ایجاد فاصله ای که سطح بیرونی نما با بدنه اصلی ساختمان ایجاد می نماید ضمن آنکه وجود هوا در این فاصله نقش عایق صوتی
وحرارتی را خواهد داشت، می توان با محاسبات انجام شده نسبت به محل احداث ساختمان از نظر آب و هوایی مطابق استاندارد های مربوطه ) مبحث ۱۹ مقررات ملی ساختمان ایران ( عایق حرارتی و صوتی مناسبی را در نظر گرفت و به راحتی نصب نمود و حتی از این فضا می توان برای عبور  سیستم تأسیسات مکانیکی و برقی نیز استفاده نمود.





پروژه های شرکت مهندسی ساز که در این مطلب تصاویر آنها را مشاهده میکنین

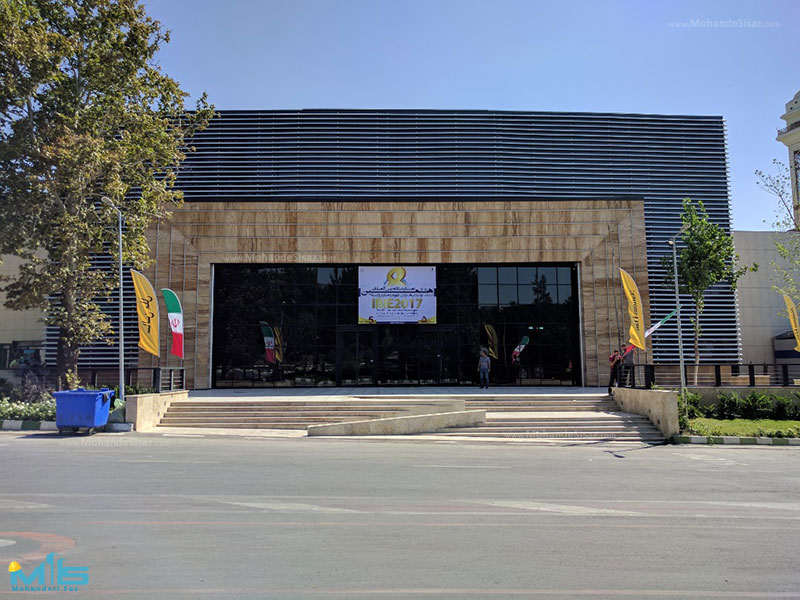

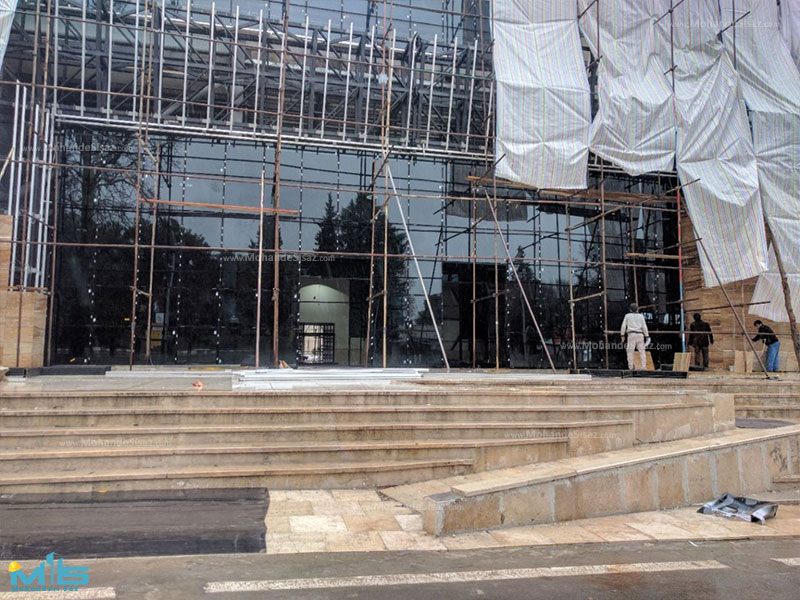

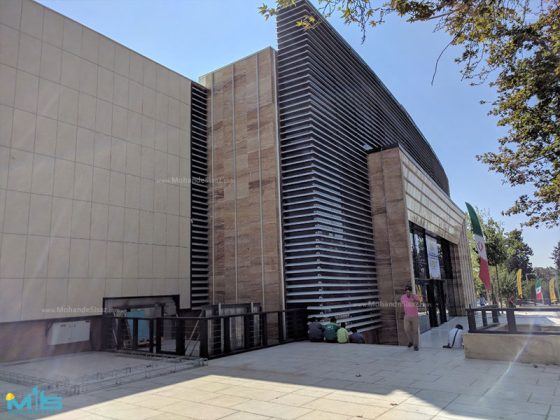

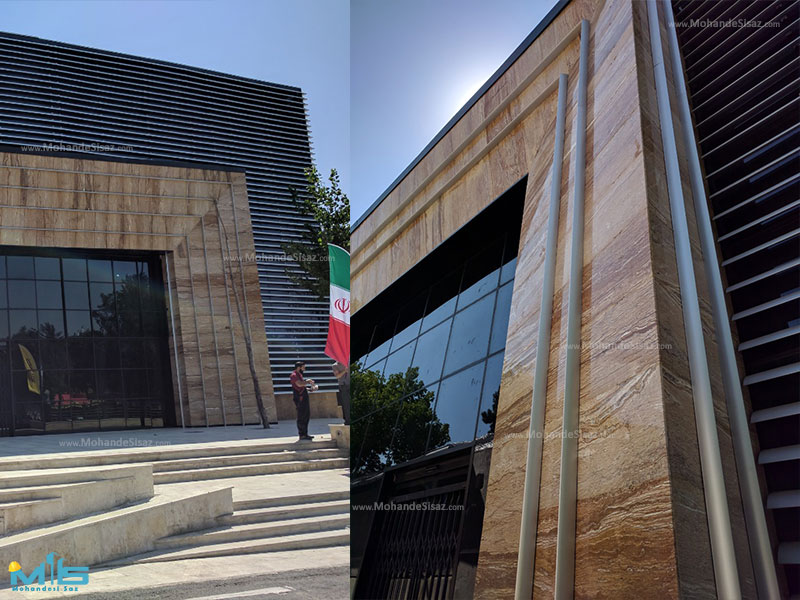

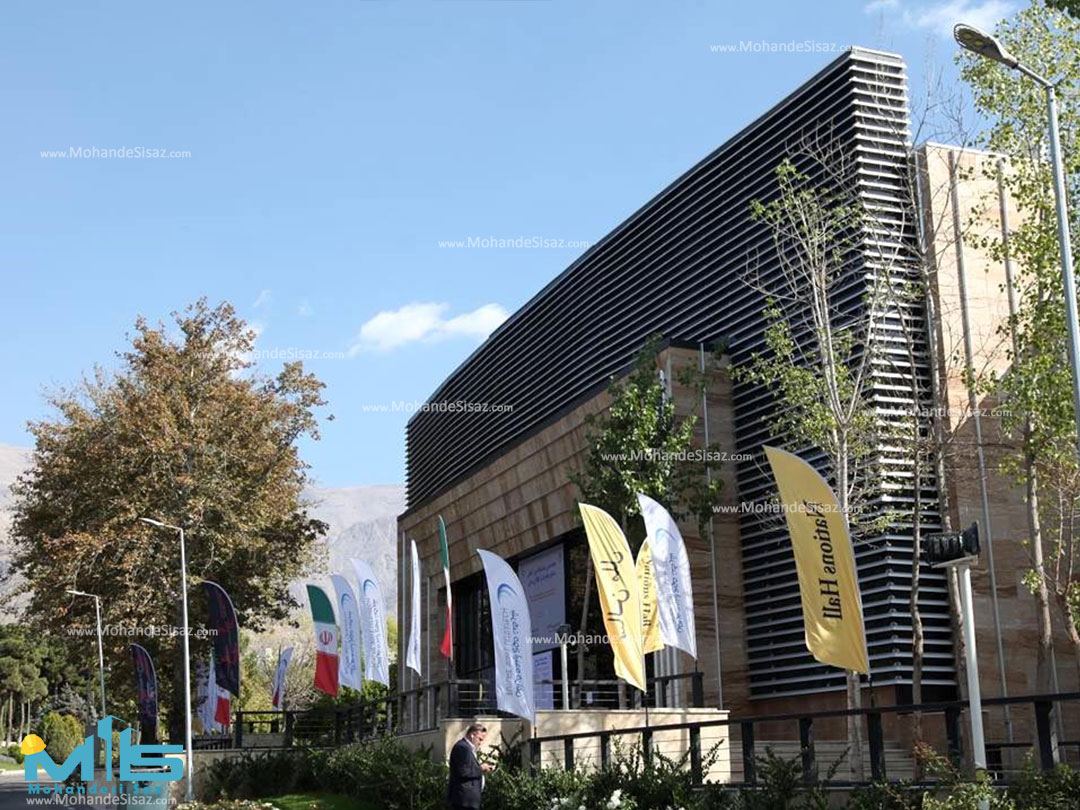

۱.سالن ۵ نمایشگاه بین المللی تهران (سئول)

۶۰۰۰ متر نما شامل ۲۰۰۰ متر کرتین وال فرم لس به روش یو چنل و لوور ،۳۰۰۰متر سرامیک خشک غیرنمایان به روش ریل و گیره و ۱۰۰۰متر سنگ خشک به روش نمایان و پروفیل تی شکل با پایه

سال ساخت : از مهر ۹۵ تا اسفند ۹۵ با سه شیفت کار مداوم در فصل بارش که برای نما کار را بسیار سخت می کند،تمام نما کاور شد و با جت فن تامین گرما میشد.

کارفرما : اول کاران مبین

تمام ورودی های سالن خرپایی بوده و طراحی سازه با شرکت مهندسی ساز بوده است.

سرامیک مصرفی ایرانی و ۶۰در۱۲۰ شرکت کاشی مرجان

شیشه های نما دوجداره و از شرکت ونوس خریداری شده

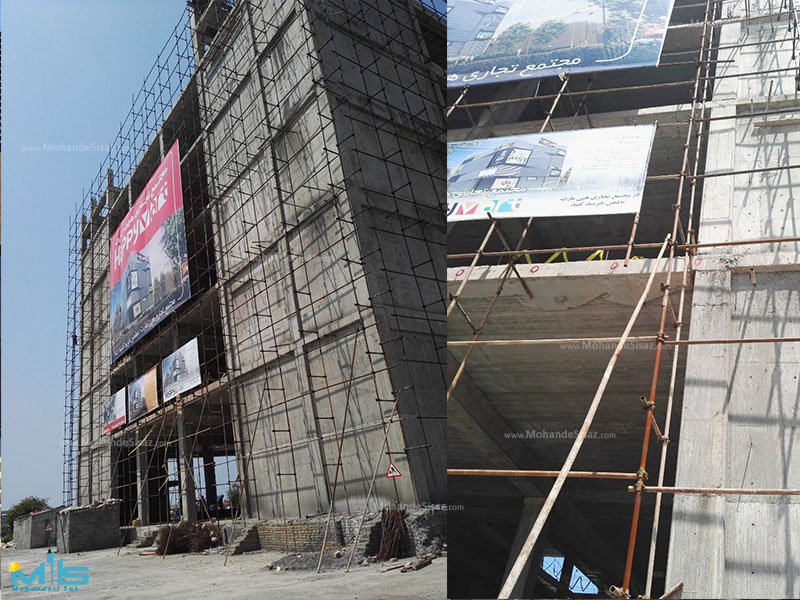

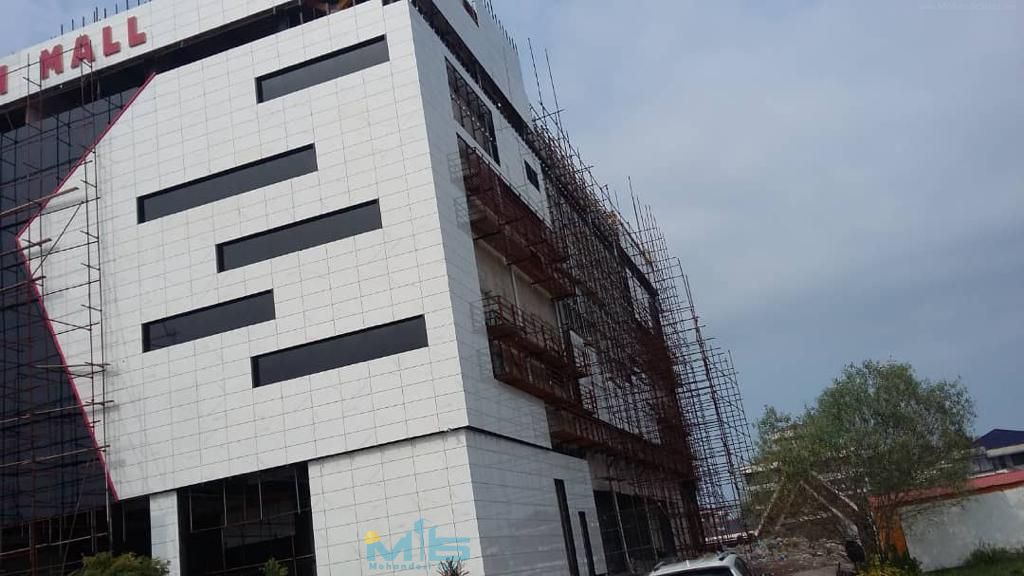

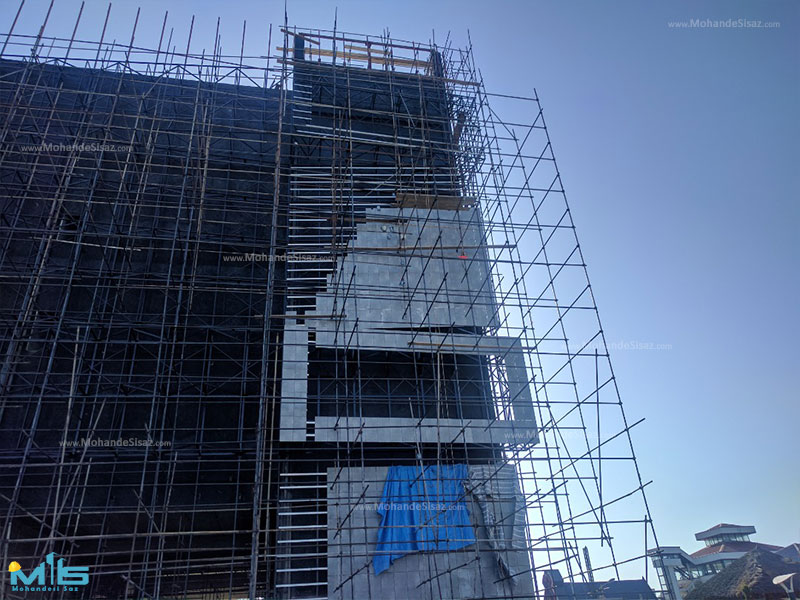

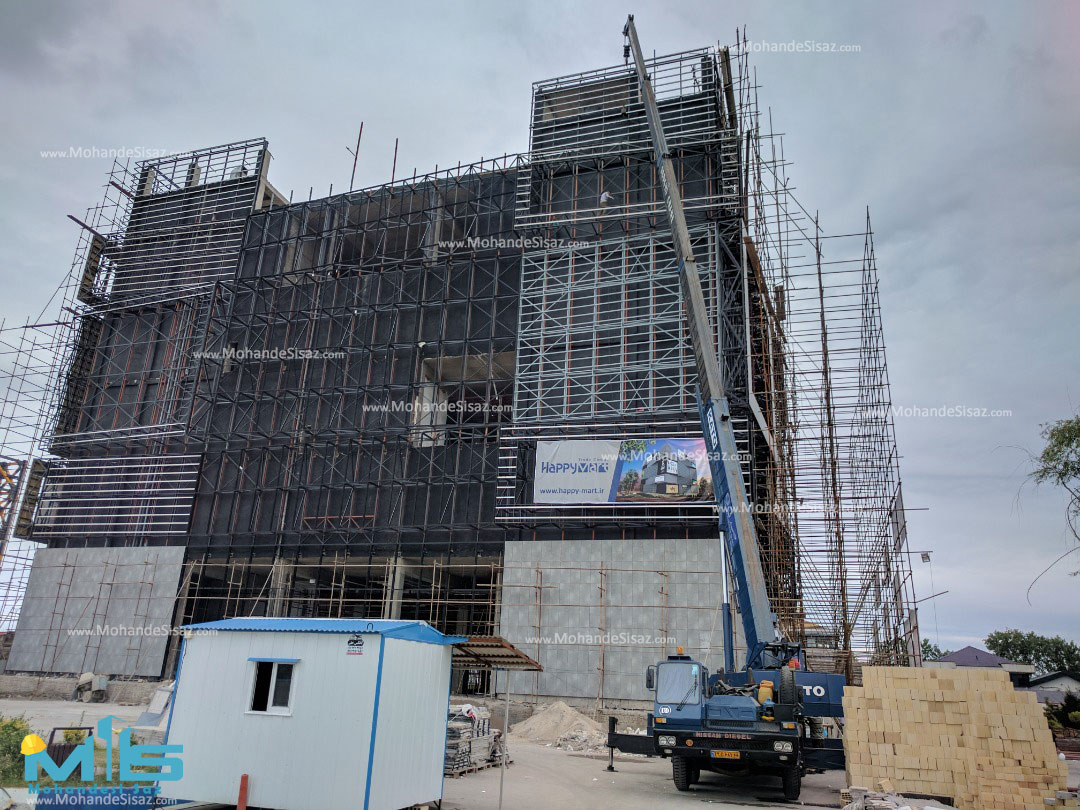

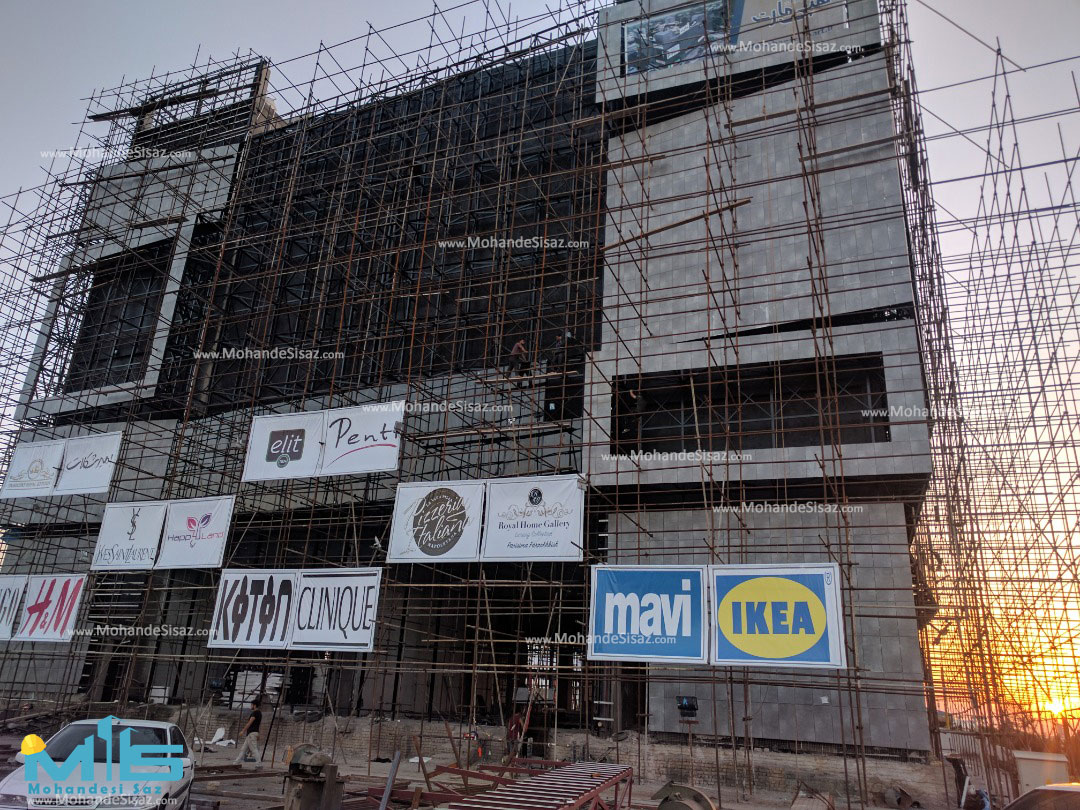

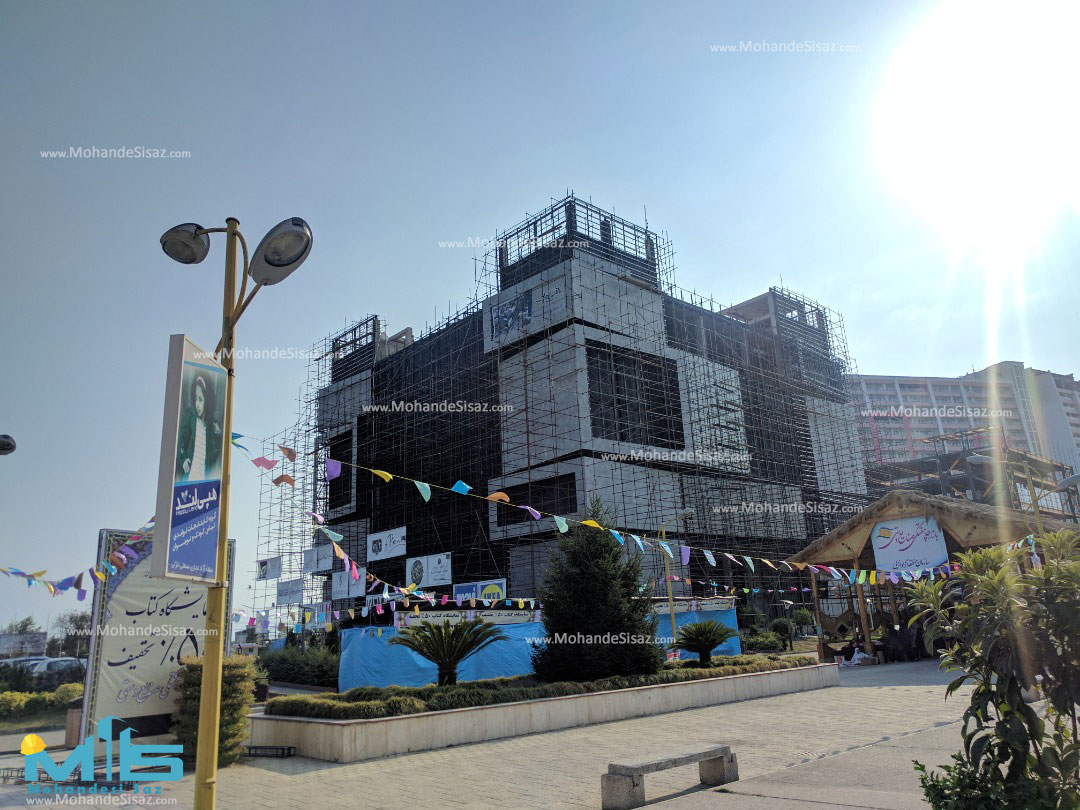

۲.پاساژ هپی مارت منطقه آزاد انزلی (شرکت مهندسی ساز)

۶۵۰۰ متر نما شامل ۳۰۰۰ متر سرامیک خشک ،۲۵۰۰ متر کرتین وال رین فورس و با دماغه (پروفیل سارای) ۱۰۰۰متر کامپوزیت پرمیوم باند

سال ساخت اسفند ۹۵ تا اسفند ۹۶

تمام نما با خرپا آهن کشی و بیرون زدگی تا ۲متر بصورت کنسول بوده و ۲۰۰ تن آهن در نما کار شده ،خطای ساخت بتن در نما ۳۵ سانت بوده که بعد از ساخت توسط مهندسی ساز با خطای ۳ سانت تحویل شده و این یکی از برجستگی های کار ماست

کارفرما:شرکت هپی لند (رادمان منطقه انزلی)

تمامی بندها ی سرامیک در تمامی ترازها با شیشه یکی بود و با ۵میل خطا اجرا شده ،با توجه به ۴ وجه حجمی و خرپایی به خود بابت دقت کار افتخار میکنیم

سرامیک ایرانی ۵۰در ۱۰۰ شرکت pma

شیشه پرشین جام

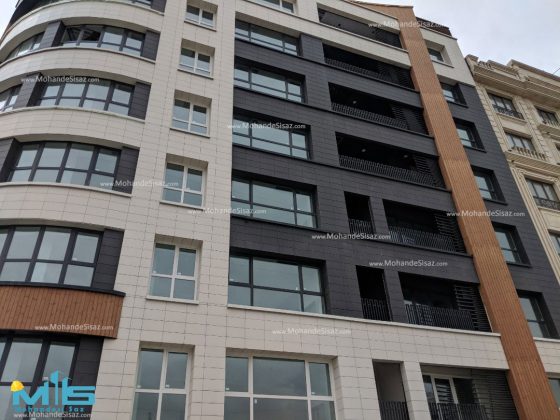

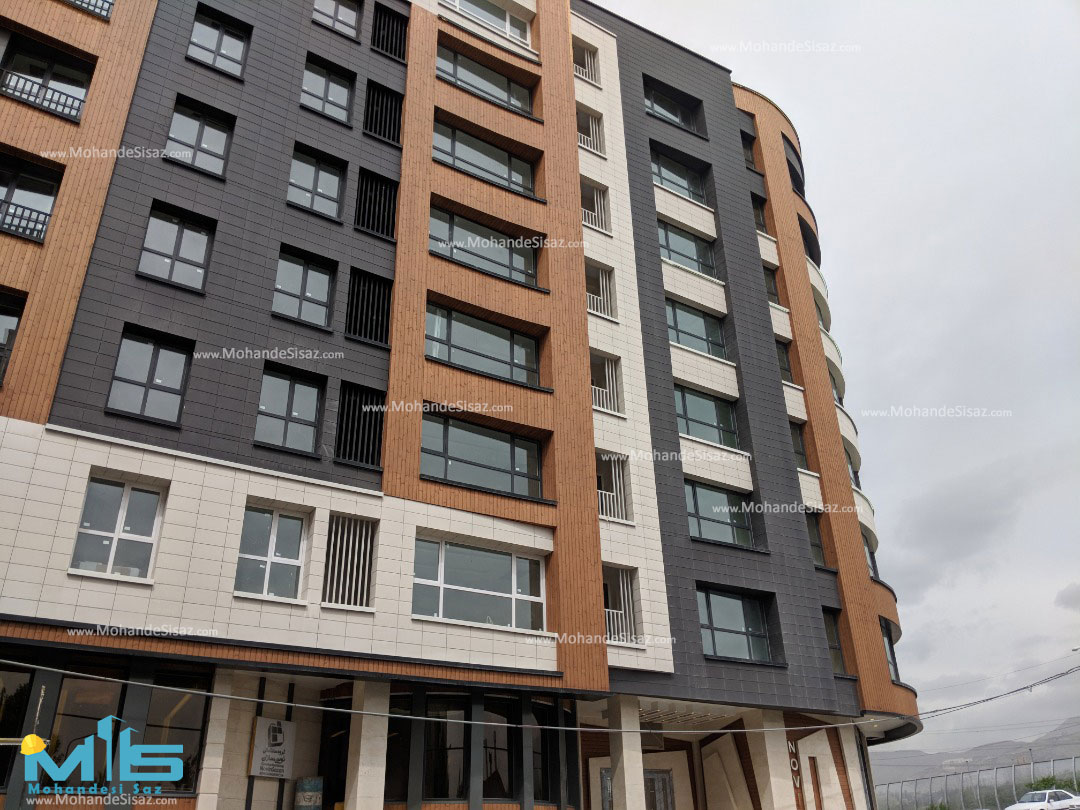

۳.ساختمان مبین

۳۲۰۰متر نما شامل ۲۰۰۰ متر سرامیک خشک و تراکوتا ،۷۰۰ متر کرتین وال،۵۰۰ متر کامپوزیت

کارفرما :شفیعی

سرامیک فیاندره ایتالیا

سال ساخت ۹۶و۹۷



در پایان شرکت مهندسی ساز به پشتوانه طراحی و اجرای نمای خشک های منحصر بفرد و خاص آماده ارایه ی خدمات و اجرای نمای شماست.
