سی ریل گالوانیزه برق

سی ریل گالوانیزه برق، محصولی تولید شده از فولاد ( به دلیل استحکام) می باشد. سی ریل انواع مختلفی دارد که  نوع عایق دار آن از سوی تکنسین ها پیشنهاد می شود. پیش از اقدام به خرید لوازم الکتریکی از جمله سی ریل گالوانیزه برق، این مقاله را مطالعه فرمایید.

برای پیشگیری از پدیده زنگ زدگی سی ریل گالوانیزه برق، از پوشش گالوانیزه گرم بهره برده می شود.

سی ریل گالوانیزه برق  در دو نوع پانچ شده و پانچ نشده تولید و در بازار عرضه می گردند.

در حقیقت سی ریل به منظور پیشگیری از در هم ریختگی سیم ها مورد استفاده قرار می گیرد.

سی ریل گالوانیز برق بر انواع پلاستیکی ( به دلیل اشتعال ) ترجیح دارند. نوع فلزی به ویژه برای مصارف صنعتی توصیه می گردند.

سی ریل های گالوانیزه برق و در مجموع انواع فلزی سی ریل علاوه بر عمر بیشتر از ایمنی بالاتری نیز برخوردار هستند.

انواع بست ها از جمله بست چنگکی و بست اسپیت در مرحله سیم کشی ساختمان بسیار متداول می باشند.

بست های چنگکی و اسپیت از ورقه های فولاد با روکش گالوانیزه تهیه می گردند که در عین استحکام، ضد زنگ نیز باشند.

بست کمربندی از انواع بست های پرکاربرد در سیم کشی داخلی می باشد؛ عایق بودن، انعطاف پذیری، استحکام و… پوینت های مثبت این نوع بست می باشد.

امکان سفارش رنگبندی بست کمربندی موجود می باشد.

سی ریل گالوانیزه
سی ریل گالوانیزه

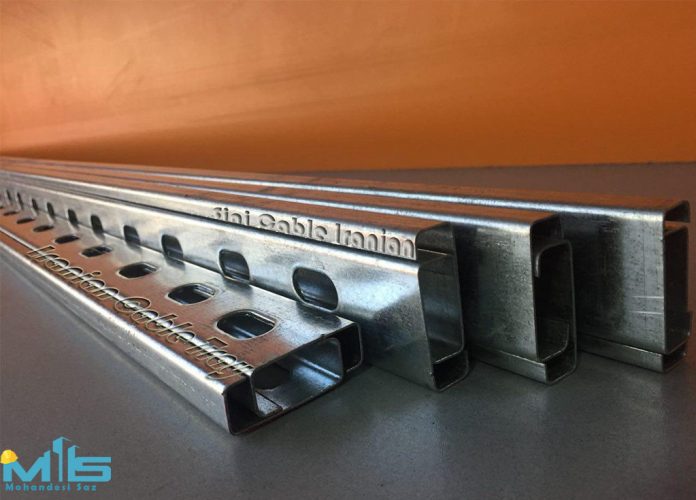

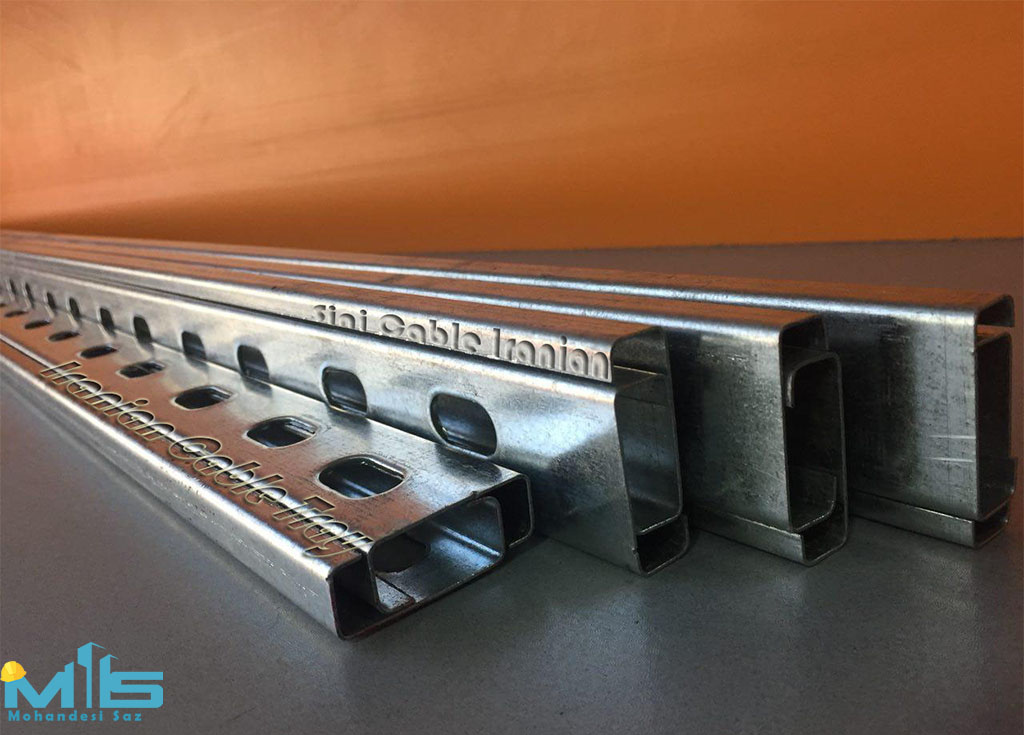

سی ریل گالوانیزه برق چیست؟

سی ریل گالوانیزه برق ( سی چنل، یو چنل، ریل بست چنگالی)، وسیله ای برای نگهداری کابل ها، سیم ها و لوله های برق می باشد. در حقیقت سی ریل از پخش شدن و بی نظمی سیم ها جلوگیری به عمل می آورد. این وسیله از ورق های برش خورده فولاد و پوشش گالوانیزه فابریک و گرم جهت پیشگیری از زنگ زدگی، تهیه می گردد. داخل سی ریل گالوانیزه برق بایستی صاف و صیقلی باشد.

ابعاد سی ریل گالوانیزه برق موجود در بازار چیست؟

سی ریل گالوانیزه برق موجود در بازار در ابعاد 3-1 متری و با ضخامت 2.5-1 میلی متر تولید و عرضه می گردد. سی ریل ها بر مبنای استاندارد های ISO و BS تولید می گردند.

سی ریل چنل کابل چیست؟

یکی از انواع سی ریل است که از یک سو بسته است ؛ این نوع سی ریل ازعمق بیشتری نسبت به انواع دیگر برخوردار است. قدرت حفاظت کنندگی این نوع سی ریل  بالاتر از انواع مختلف سی ریل می باشد.

مهمترین مورد استفاده سی ریل گالوانیزه برق چیست؟

شاید بتوان مهمترین مورد استفاده سی ریل گالوانیزه برق را در انشعاب گیری ازلوله کشی و سینی های اصلی عنوان نمود. همچنین سی ریل گالوانیزه رابط میان لوله ها می باشد.

ویژگی های ظاهری سی ریل گالوانیزه برق

◄ تولید شده از ورق های فولاد با روکش گالوانیزه گرم وفابریک

◄ طول شاخه ها » 3-1 متر

◄ دارای عرض های متفاوت » 15-5 سانتی متر ( گاها متغییر )

◄ ضخامت شاخه ها » 2.5-1 میلی متر

◄ ارتفاع لبه سی ریل » 2 سانتی متر

◄ پانچ شده /// پانچ نشده

◄ دارای انواع 2 خم، 4 خم و 6 خم می باشد ( انتهای سی یا یو دارای خم استاندارد مختلف می باشد)

انواع سی ریل گالوانیزه برق

* سی ریل گالوانیزه گرم

* سی ریل گالوانیزه سرد

* سی ریل استیل

* سی ریل عاق دار

* سی ریل عایق دار دو طبقه

* سی ریل مخصوص کابل

چرا سی ریل گالوانیزه برق ؟!

استفاده از سی ریل های گالوانیزه برق به دلایل زیر بر نوع پلاستیکی ارجحیت دارند:

* طول عمر بیشتر

* سطح ایمنی بالاتر

* قیمت مناسب

* سهولت نصب

بست چنگکی

بست چنگکی چیست؟

سی ریل گالوانیزه
سی ریل گالوانیزه

بست چنگکی عبارت است از بست های دو تیکه که از ورق گالوانیزه گرم تولید می شوند. این بست ها برای نگهداری کابل ها و سیم ها بر روی سی چنل یا سی ریل مورد استفاده قرار می گیرند. کابل برق از داخل بست چنگکی رد شده و یک تکه عایق بر روی آن قرار گرفته و در انتها با پیچ و مهره محکم می گردد.

موارد استفاده بست چنگکی کدامند؟

بست های چنگکی مورد استفاده در سیستم برق رسانی، سیستم آبرسانی و سیستم آتش نشانی می باشند. از سوی دیگر این بست ها در سازه های فلزی نیز پرکاربرد هستند.

ضخامت بست چنگکی چند میلی متر است؟

از آنجا که بست ها، اشیاء ضعیفی هستند، قطر آن ها از میلی متر تجاوز نمی کند. بست های چنگکی با ضخامت 1میلی متر،1.5 میلی متر و 2 میلی متر تولید و عرضه می گردند. بر اساس تعداد و یا کیسه ای قابل فروش می باشند. سایز این بست ها از 12 میلی متر تا 250 میلی متر قابل تهیه می باشد.

سی ریل گالوانیزه
سی ریل گالوانیزه

سایز بندی بست چنگکی

# بست نمره 12 ( مناسب لوله 9)

# بست نمره 18 ( مناسب لوله 11 )

# بست نمره 20 (مناسب لوله 13)

# بست نمره 22 ( مناسب لوله 16)

# بست نمره 25 ( مناسب لوله 21)

# بست نمره 37 ( مناسب لوله 29)

# بست نمره 47 ( مناسب 36 )

# بست نمره 60 ( مناسب لوله 48)

انواع بست چنگکی کدامند؟

بست های چنگکی بر مبنای کابلی که برای آن از بست چنگکی استفاده می شود، تقسیم بندی می گردند. انواع بست های چنگکی عبارتند از :

* بست چنگکی کابل دیتا

* بست های چنگکی کابل عایق دار

* بست های چنگکی کابل برق

* بست های چنگکی کابل شبکه

انواع بست چنگکی کابل کدام موارد هستند؟

بست های چنگکی کابل به جهت هم ارتفاع شدن با کابل مورد نظر و فیت شدن در زمان محکم کردن پیچ و مهره، در سایزهای مختلفی عرضه می گردند. از جمله این سایزها می توان به موارد زیر اشاره نمود :

– بست چنگکی کوتاه

– بست چنگکی بلند

– بست چنگکی لوله

– بست چنگکی عایق دار

انواع بست چنگکی لوله

» بست چنگکی لوله کاندوئیت

» بست چنگکی لوله برق

» بست چنگکی لوله مشکی

» بست چنگکی لوله عایق دار

مزایا بست چنگکی

بست های چنگکی به دلیل دارا بودن ویژگی های یونیک، در پُرسه سیم کشی ساختمان بسیار پرکاربرد می باشند. از جمله مزایای این بست ها میتوان به موارد ذیل اشاره نمود :

* مورد استفاده در سیستم های مختلف

* ضد زنگ ( به دلیل روکش گالوانیزه گرم)

* سهولت کاربرد و نصب

* قابلیت استفاده درشرایط مختلف ( بر روی سقف، به شکل آویزان، نصب عمودی و افقی، نصب بر وری ساپورت دیواری و…)

* دارای سایز بندی

بست اسپیت

بست اسپیت چیست؟

سی ریل گالوانیزه
سی ریل گالوانیزه

بست اسپیت به منظور نصب لوله ( فلزی یا فلکسی ) بر روی دیوار و یا صفحه نگهدارنده مورد استفاده قرار می گیرد. این بست از ورق گالوانیزه گرم تولید و عرضه می گردد. سایزهای مختلفی داشته و بر اساس استاندارهای روز ISO و BS تولید می شود.

بست اسپیت شامل چه سایزهایی است؟

بست اسپیت بر اساس محل مورد کاربرد دارای سایزبندی متفاوتی می باشد. سایزهای بست اسپیت در لیست زیر ارائه شده است:

سایز بست اسپیت به میلی متر

+ بست اسپیت » 20 میلی متر

+ بست اسپیت » 25 میلی متر

» بست اسپیت » 30 میلی متر

+ بست اسپیت » 40 میلی متر

+ بست اسپیت » 50 میلی متر

+ بست اسپیت » 60 میلی متر

+ بست اسپیت » 70 میلی متر

مزایای بست اسپیت

+ تولید شده از ورق فولاد

+ دارای روکش گالوانیزه ضد زنگ

+ مقاوم در برابر شرایط جوی

+ نصب سریع و آسان

+ طیف وسیع انتخاب

+ عدم نیاز به جوشکاری

بست کمربندی

بست کمربندی چیست؟

بست کمربندی عبارت است از رشته ی باریک پلاستیکی با بدنه ای دندانه دار که در یک سمت سر پیکانی و در سمت دیگر سر حلقه ای مانندی دارد. با فرو بردن سر پیکانی در قسمت حلقه ای و کشیدن، این بست محکم می گردد.

بست کمربندی دارای مدل های متنعی است اما در نهایت بیس کلی همه شبیه به یکدیگر می باشد. کاربرد این بست ها از دستورالعمل ساده ای پیروی می کند؛ بنابراین قابل کاربرد درهر صنعت و مکانی می باشد.



مزایای بست کمربندی

+ سهولت استفاده

+ توان تحمل دمای 85 + -40 – در جه سانتیگراد

+ قابلیت کشش بالا ( بدون پاره شدن)

+ مقاوم نگه داشتن کابل ها و سیم ها

+ نظم بخشی به باکس ها و اتصالات در فضاهای محدود

+ کمک به بسته بندی کردن هر چیزی

+ رنگبندی متنوع ( امکان سفارش تولید رنگبندی )

+ امکان بسته بندی با کمک ” تفنگ بست کمربندی”  ( در تعداد بالا)

+ عایق قوی

+ تولید و پخش بر اساس استاندارد V 94 UL تایوان

+ از جنس نایلون 66 ( مقاومت بالا)

+ نرم و انعطاف پذیر

+ مقاومت بالا در برابر خوردگی

+ دارای طول 1000-60، عرض 9 -1.5

+ قفل محکم

+ امکان استفاده از رنگ های مختلف برای دسته کردن کابل های متفاوت ( نوعی کدینگ )



نظم دهی به سیم کشی داخلی

در حین کار سیم کشی داخلی، کاربرد برخی ابزارها بسیار ضروری می باشد. ابزارهایی نظیر سی ریل گالوانیزه برق، بست چنگکی، بست اسپیت، بست کمربندی و… که به نوعی به عنوان تثبیت کننده و نظم دهنده عمل می نمایند.

به عنوان مثال بست کمربندی کابل ها را در جای خود تثبیت نموده و در هنگام لرزش و تکانش ها، کابل ها و سیم ها در جای خود ثابت می مانند. لیست چنین ابزاری توسط تکنسین به شما ارائه می گردد. در تهیه چنین نظم دهنده هایی خساست به خرج ندهید.
