انواع اتصالات لوله برق، یکی از هزینه هایی است که در زمان نوسازی یا بازسازی بایستی مد نظر قرار گیرد. کاربرد نوع، شکل، سایزو… اتصالات لوله برق نیازمند دانشی است که برآمده از علم و تجربه باشد. در اینصورت کار ساخت به شکلی کاملا اصولی پیش خواهد رفت.

انواع  اتصالات در هر جایی که لوله ها و سیم کشی برقی وجود داشته باشد، مورد کاربرد می باشند.

شاید با شنیدن کلمه لوله به یاد لوله آب افتاده باشید؛ اما لوله ها و انواع اتصالات لوله برق نیز از موارد پرکاربرد در ساختمان سازی هستند.

سیم کشی ساختمان از مراحل پس از احداث بنا می باشد که استفاده از انواع اتصالات لوله برق در این مرحله متداول است.

طراحی نقشه برای مرحله سیم کشی از موارد حائز اهمیت می باشد. بر مبنای نقشه می توانید انواع اتصالت لوله برق را خریداری نمایید.

لوله های برق از طریق انواع اتصالات لوله برق به یکدیگر متصل گردیده و در زمین یا دیوارها جایگذاری می گردند.

در مرحله جایگذاری لوله و انواع اتصالات لوله برق کند کاری صورت می پذیرد تا تمامی بخشهای سیم کشی به شکل توکار انجام گیرد.

استفاده از انواع اتصالات ضد حریق به نوعی بیمه محسوب می گردند.

انواع اتصالات لوله برق نظیر زانویی، بوشن، سه راهی ، بست و… برحسب نیاز مکانی از سوی تکنسین لیست می گردد.

از انواع آن می توان به بوشن اشاره نمود. بوشن نوعی حلقه واصل دو لوله به حساب می آید.

انواع اتصالات لوله برق
انواع اتصالات لوله برق

انواع اتصالات لوله برق چیست؟

درواقع به رابط هایی گفته می شود که در طی مرحله سیم کشی ساختمان برای اتصال لوله های برق مورد استفاده قرار می گیرد. از انواع اتصالات لوله برق می توان به * زانویی، * سراهی، *بوشن، * بست و… اشاره نمود.

بوشن در اتصالات لوله برق چیست؟

بوشن عبارت است قطعه ای استوانه ای شکل که به منظور اتصال دو لوله کاربرد دارد. بوشن در دو نوع فلزی و پلاستیکی تولید و عرضه می گردند.

همچنین بوشن به شکل پیچی یا دنده ای و جوشی در بازار موجود می باشد.

بوشن گالوانیزه چیست؟

بوشن گالوانیزه به شکل دنده ای و در رنگ های سفید و سیاه تولید می شود. بوشن گالوانیزه در صنایع متعددی نظیر صنعت آب و فاضلاب،هوا ، گاز، بخار و…مورد کاربرد است. در واقع از بوشن گالوانیزه جهت اتصال آسان بهره برده می شود.

انواع بوشن گالوانیزه عبارت است از : بوشن گالوانیزه سفید، بوشن گالوانیزه سیاه، بوشن گالوانیزه سرد، بوشن گالوانیزه گرم .

انواع بوشن در اتصالات لوله کدامند؟

– بوشن ساده

بوشن ساده به شکل استوانه ای می باشد که از چدن ساخته می شود. این نوع بوشن از داخل قلاویز می شود و دو لوله هم قطر و هم راستا را به هم مربوط می گرداند.

– بوشن روپیچ تو پیچ

این نوع بوشن همان بوشن ساده است، با این تفاوت که دو سر بوشن از داخل و خارح دارای شیار ( قلاویز و دیده) است. این نوع بوشن دو لوله ای را که یکی از رو و دیگری از داخل، شیار و دندانه داشته باشد، به هم وصل می نماید.

– بوشن تبدیل

این بوشن حاصل از ریخته گری چدن می باشد. قطر دو سر این بوشن متاوت می باشد که در نتیجه دو لوله با سایز های مختلف را به هم وصل می کند.

انواع بوشن

– بوشن یکسر دنده ( بوشن و مهره)

بوشن مذکور برای اتصال لوله های برق پی وی سی به قوطی گالوانیزه مورد استفاده می باشد. اتصال لوله های برقی پی وی سی به تابلوی برق مورد استفاده می باشند.

– بوشن دو سر کوپل تخت

این نوع بوشن بیشتر درتعمیرات مورد استفاده است. معمولا در زمان تعمیرات، فضا محدود است و در برخی موارد نیاز به ایجاد انشعابات جدید است، بوشن دو سر کوپل تخت از الزامات تعمیر می باشد.

– بوشن فولادی

بوشن فولادی دارای دو نوع * بوشن جوشی فولادی و بوشن جوشی استیل تولید می گردد. این نوع بوشن در صنایع مختلف ( آب، گاز و…)  کاربرد فراوانی دارد.

– بوشن جوشی

کاربرد بوشن جوشی در صنایع مختلف است. این بوشن دو لوله یا … را به هم متصل می گرداند.

انواع اتصالات لوله برق
انواع اتصالات لوله برق

++ انواع بوشن های جوشی

بوشن جوشی فولادی

بوشن جوشی استیل

بوشن جوشی درز دار

بوشن جوشی فشار قوی

مزایای براز بوشن

براز بوشن اتصالاتی هستند که از آن ها برای اتصال لوله های برق به جعبه تقسیم بهره برده می شود.

* قیمت مناسب نسبت به انواع مشابه ( مثل براز بوشن برق استیل )

* در دسترس بودن

* تولید شده بر اساس استاندارهای جهانی

انواع اتصالات گالوانیزه

* زانو گالوانیزه

* سه راه گالوانیزه

* چپقی گالوانیزه

* مغزی گالوانیزه

* لوله گالوانیزه

* مهره ماسوره گالوانیزه

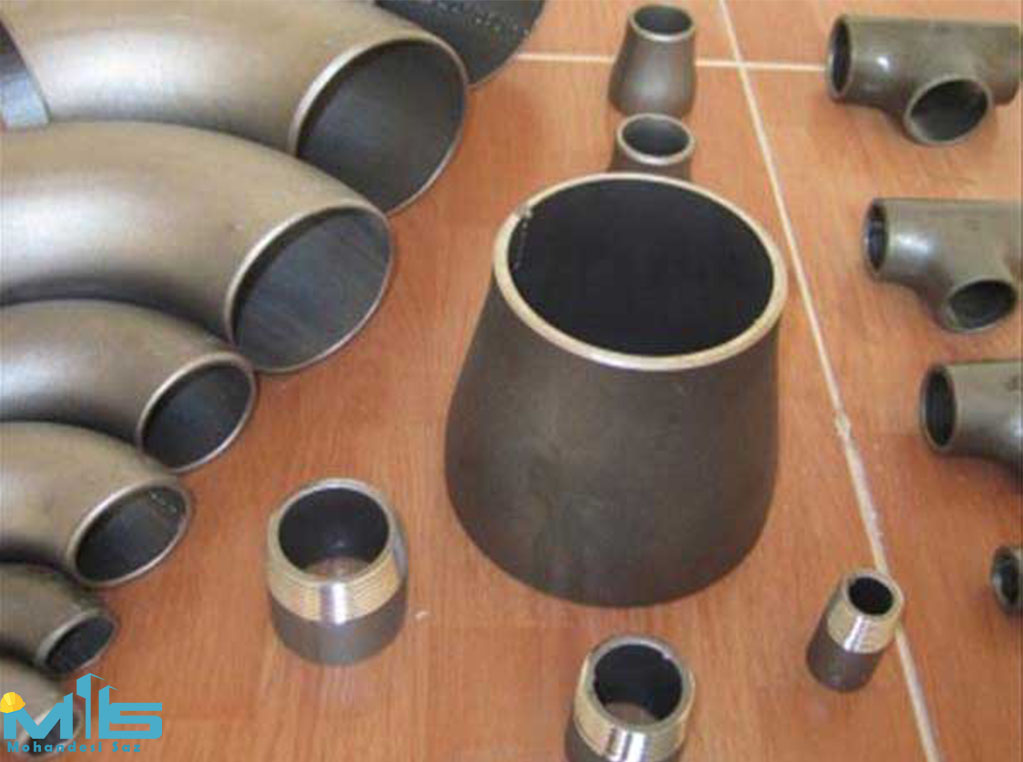

انواع اتصالات جوشی

* تبدیل

* کپ

* بوشن

* زانو

* سه راهی

* نیپل

* سردنده

* تردولت

* سوکولت

* چهارراهی

* بوشن جوشی مانیسمان

تردولت چیست؟

تردولت از انواع اتصالات لوله برق است که برای انشعاب گیری کاربرد دارد. این اتصال بیشتر برای انشعاب گیری از لوله های سایز بالا کاربرد دارد. این اتصال بیشتر در صنایع گاز، پتروشیمی، نفت و… کاربرد دارد.

انواع اتصالات لوله برق
انواع اتصالات لوله برق

نیپل چیست ؟

یکی از انواع اتصالات لوله برق نیپل است که قطعه ای دوسر رزوه بوده و از لوله گالوانیزه یا مانیسمان جوشی می باشد. سایزهای استاندارد نیپل عبارتند از 2/1 اینچ، 4/3 اینچ، 1 اینچ،5/1 اینچ، 25/1 اینچ، 5/2 اینچ، 3 اینچ و 4 اینچ.

نیپل به وسیله رزوه ماده، لوله ها را به یکدیگر متصل می نماید. در حقیقت نیپل تک رابط مابین دو اتصال به حساب می آید.

سوکولت چیست؟

این اتصال نیز مشابه تردولت می باشد.

چپقی چیست؟

یکی از انواع اتصالات برق است که شبیه زانو می باشد. یک طرف چپقی نر و طرف دیگر آن ماده است.

مغزی چیست؟

مغزی از انواع اتصالات لوله  برق می باشد که قابل استفاده در اتصالات ماده و در عین حال تبدیل آن به جنس نر می باشد.

زانویی چیست؟

از انواع اتصالات برق است که با پخ کردن دو لوله آن ها را به یکدیگر متصل می نماید.

کپ چیست؟

کپ جوشی قطعه ای فولادی است که جهت مسدود سازی انتهای لوله کاربرد دارد. این قطعه در سایزهای مختلف وجود داشته و شما براساس سایز و ضخامت لوله ها، آنرا تهیه می نمایید.

کپ در نوع نوع فولادی و استیل تولید و عرضه می گردد. این اتصال بر مبنای نوع اتصالشان به دو نوع کپ بلند و کپ کوتاه تقسیم می گردند. انواع کپ به شرح ذیل می باشند.

— کپ جوشی فولادی

کپ جوشی فولادی بر پایه فولاد کربنی یا استیل کربن تولید می گردد. فولاد های کربنی شامل کربن، گوگرد، فسفر و منگنز می باشند. در روند تولید این نوع اتصال مقادیری از هیدروژن، اکسیژن، نیتروژن و عناصر آلیاژی دیگر مانند نیکل، مس … وارد ترکیبات شیمیایی می گردند.

— کپ جوشی استیل

نوع استیل کپ از عمر بالایی برخورداراست. این اتصال ضد خوردگی و اکسیده شدن می باشد. استقامت بالایی در برابرسرما و گرما دارد.

— کپ جوشی درزدار

به منظور تولید کپ جوشی درز دار، ورقه های فلزی به شکل لوله فرم داده می شود و پس از فرم گیری، درز آن با جوش متصل/ ترمیم می گردد.

— کپ مانیسمان یا بدون درز

از انواع اتصالات لوله برق می توان به کپ های بدون درز از جمله کپ مانیسمان اشاره نمود. از جنس فولادی هستند که با روشهای جوشی تولید نمی شوند.

موارد کاربرد کپ فشار قوی

این نوع کپ از دو جنس * فولادی و * استنلس تهیه می گردند. این نوع کپ در دو مدل تولید می شود. دو مدل عبارتند از*ساکت ولدینگ و * رزوه شده . این نوع کپ ها تحت استاندارد ASME تولید و عرضه می گردند.

گلند

از انواع اتصالات لوله برق که دو طرفه است و دارای انواع متنوعی نیز می باشد. کابل ها دارای قطر های متنوعی نیزهستند ؛ برای هر کابل یک نوع گلند و جود دارد. گلند از کابل ها در برابر گرد و غبار، آب و سایر آسیب ها محافظت می نماید.برای اینکه بدانید چه گلندی مناسب ساختمان شماست بایستی سایز کابل مد نظر مشخص گردد.

انواع اتصالات لوله برق
انواع اتصالات لوله برق

انواع گلند

* گلند کابل برنجی

* گلند کابل آموردار

* گلند ضد انفجار

* گلند فلکسیبل

ترانکینگ

ترانکینگ یکی از انواع اتصالات لوله برق می باشد که جهت جلوگیری از صدمه به کابل ها و سیم ها مورد استفاده قرار می گیرد. تراکینگ از دو جنس فولادی و گالوانیزه تولید می شود.





مشورت بگیرید

برای خرید انواع اتصالات لوله برق از متخصصان امر کمک بگیرید. خرید اتصالات بسیارحساس می باشد و دقیقا به همین منظورمشاوران در تمامی نقاط جهان آماده ی راهنمایی دادن به مشتریان می باشند. احتمالا حداقل یکبار برایتان پیش آمده است که اتصالی را خریداری نموده اید که با لوله  مورد نظرتان مَچ نشده است . جهت اجتناب از به وجود آمدن مشکلاتی از این دست، حتما مشورت بگیرید. سپاس از همراهی نگاه مهربانتان.
