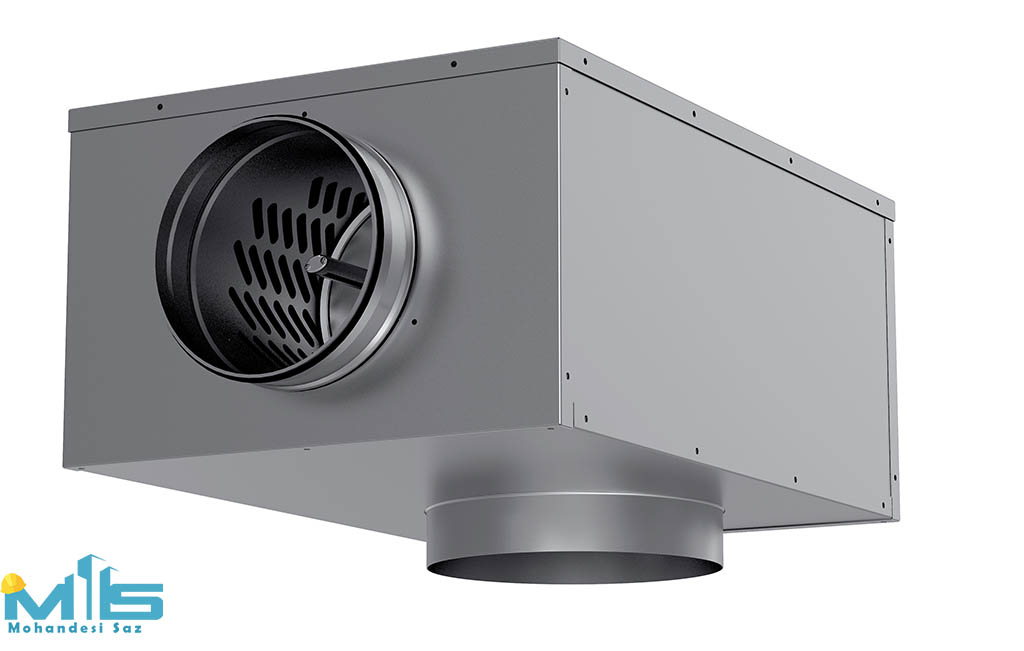

پلنیوم باکس چیست؟ برای انتقال هوا به دریچه هایی با طول بلند از پلنیوم باکس استفاده می شود، پلنیوم باکس نوعی باکس اختلاط هوا بوده که در آن می توان با توجه نوع طراحی آن هوا را به صورت کاملا لایه ای و آرام توزیع نمود.

ازآنجا که دریچه های خطی و اسلوت بصورت دکوراتیو و در طول های بالا کار می شوند و امکان هوادهی یکنواخت در طول بالای دریچه وجود ندارد .استفاده از پلنیوم باکس به منظور ایجاد اختلاط کافی هوا و توزیع یکسان هوا در طول، امری لازم و ضروریست. لازم به ذکر است دریچه هایی که بر روی پلنیوم باکس نصب می شوند از داخل بوسیله تعدادی بست خرچنگی به پلنیوم فیکس شده دیگر نیازی به سوراخ کاری بر روی قاب دریچه ها و خراب شدن نمای کار نمی باشد.

ازآنجاکه دریچه های خطی واسلوت بصورت دکوراتیو ودرطول های بالا کارمی شوندوامکان هوادهی یکنواخت درطول بالای دریچه وجودندارد. استفاده ازپلنیوم باکس به منظور ایجاد اختلاط کافی هوا وتوزیع یکسان هوا درطول، امری لازم ومهم است. پلنیوم باکس ها معمولا در طول بالا با ورودی های گرد به فواصل حداکثر ۱/۲متر پشت دریچه های خطی نصب می شوند.

پلنیوم باکس از جنس ورق گالوانیزه به ضخامت نیم میلیمتر به بالا و بر اساس شرایط فضای سقف کاذب و همچنین طول و عرض دریچه‌های خطی و اسلوت طراحی و ساخته می‌شود. جهت جلوگیری از هرگونه نشت هوا و افت فشار و جلوگیری از تبادل دمایی بین دمای فضای سقف کاذب و بدنه پلنیوم باکس و همچنین جلوگیری از انتشار صدای هوای شناور در داخل پلنیوم باکس، در بدنه داخلی یا خارجی آن از عایق الاستومری استفاده می‌شود. با توجه به میزان طول پلنیوم باکس، امکان تعبیه یک تا چند ورودی هوا در بدنه آن وجود دارد.

عمدتا جهت مرتبط ساختن خط اصلی کانال هوا در سقف کاذب و پلنیوم باکس، از انواع کانال خرطومی (فلکسیبل) استفاده می‌شود که به‌وسیله بست و چسب هوابندی از هر دو سو هوابندی می‌شود.

مکان مورد استفاده

جهت هوارسانی در سقف فضاهایی مثل لابی های ساختمانهای مسکونی، سالن های ساختمانهای اداری، تجاری،پاساژها و هتل ها، دریچه ها بصورت دکوراتیو (اسلوت و خطی)، طراحی و اجرا می گردد. و نیز به صورت مخفی دریچه بر روی دیوار و یا سقف نصب خواهد شد.

پلنیوم باکس
پلنیوم باکس

امکانات پلنیوم باکس

۱- هوادهی یکنواخت در دریچه های خطی با طول های بالا

۲- استفاده از عایق های صوتی و حرارتی در داخل پلنیوم

۳- لبه نگهدارنده برای قرار گرفتن بست های خرچنگی دریچه های اسلوت

۴- ساخته شده از ورق آهن گالوانیزه

سایر قابلیت های پلنیوم باکس

قابلیت ساخت در ابعاد مختلف متناسب با شرایط عملکرد و سفارش

موارد مصرف پلنیوم باکس:

ساختمانهای اداری ، تجاری ، مسکونی و لابی هتل ها

جهت جلوگیری از هرگونه نشت هوا و افت فشار و جلوگیری از تبادل دمایی بین دمای فضای سقف کاذب و بدنه ی پلنیوم باکس و همچنین جلوگیری از انتشار صدای هوای شناور در داخل پلنیوم باکس، در بدنه ی داخلی یا خارجی پلنیوم باکس از عایق الاستومری استفاده میشود.

با توجه به متراژ طول پلنیوم باکس،امکان تعبیه ی یک تا چند ورودی هوا در بدنه ی آن وجود دارد.

عمدتا جهت مرتبط ساختن لاین اصلی کانال هوا در سقف کاذب و پلنیوم باکس، از انواعِ کانال خرطومی(فلکسیبل) استفاده می شود که بوسیله ی بست و چسب هوابندی از هر دو سو هوابندی می شود.

هم در زمینه ی تولید انواع پلنیوم باکس و هم انواع باکسها و تبدیلهای دیگر، در حال فعالیت و ارایه خدمات میباشد.

از باکس های گوناگون می توان به باکس پشت دریچه های سقفی  چهارطرفه ی تایلی و یا دیگر انواعِ دریچه ها اشاره نمود.

مزایای استفاده از پلنیوم باکس

۱- هوارسانی یکنواخت در طول دریچه های خطی و اسلوت.

۲- بهره گیری از انواع عایقهای صوتی و حرارتی در بدنه ی پلنیوم باکس.

۳- امکان ساخت در انواع سایز و ابعادِ متنوع ،با درنظرگرفتن شرایط سقف کاذب.

۴– امکان تعبیه ی لبه ی خم  دار در قسمت  دهانه ی خروجی هوا، که باعث اتصال دریچه هوا بوسیله بست های خرچنگی به پلنیوم باکس می شود.

۵- هوادهی یکنواخت در دریچه های خطی.

پلنیونم باکس و کاربرد آن در دریچه اسلوت سیستم تهویه هوا

دریچه های اسلوت در اغلب موارد به همراه یکپلنیوم باکس در پانل های سقف کاذب نصب می شوند، نحوه نصب آنها به گونه ای است که در آن هیچ پیچی قابل دیدن نیست.

این باعث می شود که اسلوت برای هر محیط داخلی قابل استفاده باشد. از جعبه های پلنیوم به منظور تجمع مناسب هوا درپشت این دریچه استفاده می شود وبدین ترتیب توزیع هوا در طول دریچه ها به صورت پیوسته ویکنواخت انجام می گیرد. این جعبه های پلنیوم را می توان به عایق های حرارتی وصوتی مجهز نمود. دریچه  پلنیوم باکس دیواری، برای هوادهی یکنواخت در دریچه های خطی به کار برده می شود. این باکس ها نوعی وسیله انتقال هوا محسوب می گردند که برای انتقال هوا به دریچه هایی با طول بلند به صورت کاملا لایه ای و آرام استفاده می شود. دریچه های اسلوت در اغلب موارد به همراه یک پلنیوم باکس در پانل های سقف کاذب نصب می گردند. جهت هوارسانی در سقف فضاهایی مانند لابی های ساختمانهای مسکونی، سالن های ساختمان های اداری، تجاری و هتلها از دریچه های اسلوت استفاده می گردد. از آنجائیکه خط اصلی کانال هوا از درون سقف کاذب عبور می کند، به منظور رساندن هوای کانال اصلی به دریچه ها از قطعه ای به نام پلنیوم باکس استفاده می گردد. این محصول دارای قابلیت ساخت با ورق آلومینیومی یا گالوانیزه را بنا به سفارش دارا می باشد. برای نصب بی عیب و نقص دریچه های خطی با طول زیاد بر روی پلنیوم باکس ها، به طور معمول از بست های خرچنگی استفاده می گردد. بست های خرچنگی باعث جلوگیری از سوراخ کاری بر روی قاب دریچه ها می گردند.

محیط  بیرونی دریچه اسلوت بصورت یک فریم خطی و طویل ،طراحی و ساخته می شود و شیارهای داخلی دریچه اسلوت نیز مشخص کننده ی تعدادِ واحد  دریچه اسلوت می باشد، یعنی اگرمیان دو فریم دریچه اسلوت یک تیغه ی تقسیم کننده ی هوا تعبیه گردد که دریچه را به دو شیار ورود هوا تقسیم کند به آن دریچه، دریچه دو اسلوت گفته می شود.به همین ترتیب اگر دو تیغه در میان دریچه اسلوت تعبیه گردد دریچه سه اسلوت حاصل میشود. لازم به ذکر است تعداد اسلوتهای دریچه اسلوت، تا ده اسلوت نیز قابل افزایش و تولید میباشد.

جهت تنظیم میزان هوای ورودی یا خروجی از دریچه اسلوت می توان پشت دریچه اسلوت، دمپر تنظیم هوا تعبیه نمود که جنس این دمپر از نوع آلومینیوم آکسترود شده می باشد. به لحاظ ظاهر زیبا و دکوراتیو دریچه اسلوت ، امروزه دریچه اسلوت کاربردِ فراوانی در جاهایی مثل لابی هتل ها ، لابی ساختمانهای لوکس و برج ها ، محیط داخلی دفاتر اداری ، ساختمان های تجاری ، پاسازها و حتی در سالنهایی با کاربری ورزشی، صنعتی، تولیدی و موارد مشابه دارد. استفاده از دریچه اسلوت بعنوان یک المان  دکوراتیو در طراحیهای مدرن، بطور ویژه مورد توجه قرار گرفته است.

آنچه دریچه اسلوت را در این خصوص متمایز ساخته است تفاوت بسیار زیاد ساختار و ظاهر دکوراتیو  دریچه اسلوت با دیگر انواع دریچه های خطی می باشد.همانطور که اشاره گردید جهت یکنواخت بودن توزیع هوا در طول دریچه اسلوت از پلنیوم باکس در پشت این دریچه بعنوان واسط منبع تغذیه هوا استفاده می گردد‌.

لازم به ذکر است دریچه هایی که بر روی پلنیوم باکس نصب می شوند از داخل بوسیله تعدادی بست خرچنگی  به پلنیوم فیکس شده  دیگر نیازی به سوراخ کاری بر روی قاب دریچه ها و خراب شدن نمای کار نمی باشد.

پلنیوم باکس
پلنیوم باکس

 پلنوم باکس های پیش عایق

به منظور اختلاط بهتر هوای پشت دریچه های خطی ، اسلوت و قوسی لازم است تا پلنوم باکس در پشت هر دریچه نصب شود.  پلنوم باکس پیش عایق شده به همراه دریچه خطی، اسلوت، و قوسی نموده است.به منظور صرفه جوئی بالاتر در انرژی سرمایشی و یا گرمایشی مصرفی ، در کنار پلنوم باکس پیش عایق شده ، لوله فلکسی بل عایق شده آن را به  صورت یک پکیج کامل ارائه می شود.

جهت انتقال هوا توسط دریچه خطی یا دریچه های با طول بلند از پلنیوم باکس استفاده می شود. پلنیوم باکس رابط بین دریچه ها و کانال ها است و برخلاف کانال ثابت،توسط لوله انعطاف پذیر قابل جابجایی است و با توجه به نوع طراحی آن می توان هوا را بصورت لایه ای و آرام توزیع نمود. اغلب شرکتها با در اختیار داشتن امکان برش کامپیوتری قادر به تولید انواع پلنیوم در سایزها و قوس های مختلف می باشند.

از مزایای این سیستم پیش عایق می توان به موارد زیر اشاره کرد:

۸۰% سبکتر از نمونه گالوانیزه آن است.

به دلیل عایق بودن از تجمع رطوبت در پلنیوم جلوگیری می کند.

ارزان تر بوده و بسیار سریع تر ساخته می شود.

به دلیل سبکتر بودن نیاز به ساپورت کمتری برای نصب داشته و ۲۵% سریع تر از گالوانیزه نصب می شود.

دراین سیستم پلنیوم پیش عایق ، دریچه ها قابلیت جابجایی دارند و کاملا مناسب فضاهایی با سقف تایلی است که عموما محل خروجی هوا با شبکه های سقف تناسب ندارند.

به دلیل داشتن فضای مناسب برای گسترش هوای خروجی، دریچه ها صداگیر بوده و ریزش هوای مطلوبتری دارند.

بیان آخر

بنابراین استفاده از پلنیوم باکس به منظور ایجاد اختلاط کافی هوا وتوزیع یکسان هوا درطول، امری لازم ومهم است. و پلنیوم باکس باعث پخشِ هوا و تعدیل فشار خروجی هوا ازتمام نقاط دریچه های خطی و اسلوت می گردد و از جنس ورق گالوانیزه به ضخامت نیم میلیمتر به بالا و بر اساس شرایط فضای سقف کاذب و همچنین طول و عرض دریچه های خطی و اسلوت طراحی و ساخته می شود. این خیلی مهم است حتما، جنس پلنیوم باکس مورد استفاده از ورق گالوانیزه باشد.
